2.3 其它图表应用
除了雷达图以外，Excel 2000还提供了多种类型的专业统计图表。对于一些特殊的应用，用户还可以自定义图表类型。以下简要介绍其它几种常用图表类型的特点和应用场合。2.3.1 标准类型

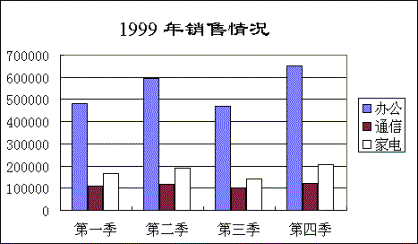

1. 柱形图柱形图也称作直方图，是Excel 2000的默认图表类型，也是用户经常使用的一种图表类型。通常用来描述不同时期数据的变化情况或是描述不同类别数据（称作分类项）之间的差异，也可以同时描述不同时期、不同类别数据的变化和差异。例如描述不同时期的生产指标，产品的质量分布，或是不同时期多种销售指标的比较等。一般将分类数据或是时间在水平轴上标出，而把数据的大小在垂直轴上标出。如果要描述不同时期、不同类别的数据，则将不同类别数据用图例表示。柱形图共有7种子图表类型：簇状柱形图、堆积柱形图、百分比堆积柱形图、三维簇状柱形图、三维堆积柱形图、三维百分比堆积柱形图和三维柱形图。其中簇状柱形图是柱形图的基本类型，图2－19为使用簇状柱形图描述的某公司若干类别产品一年中的销售情况。堆积柱形图和百分比堆积柱形图则通过将不同类别数据堆积起来，进一步反映相应的数据占总数的大小。三维的簇状柱形图、堆积柱形图和百分比柱形图则使得图形具有立体感，进一步加强修饰效果。三维柱形图主要用来比较不同类别、不同系列数据的关系。
图2－19
2. 条形图条形图有些象水平的柱形图，它使用水平横条的长度来表示数据值的大小。条形图主要用来比较不同类别数据之间的差异情况。一般把分类项在垂直轴上标出，而把数据的大小在水平轴上标出。这样可以突出数据之间差异的比较，而淡化时间的变化。例如要分析某公司在不同地区的销售情况，可使用条形图：在垂直轴上标出地区名称，在水平轴上标出销售额数值。条形图共有6个子图表类型：簇状条形图、堆积条形图、百分比堆积条形图、三维簇状条形图、三维堆积条形图和三维百分比堆积条形图。
3. 折线图
折线图是用直线段将各数据点连接起来而组成的图形，以折线方式显示数据的变化趋势。在折线图中，数据是递增还是递减，增减的速率，增减的规律（周期性、螺旋性等），峰值等特征都可以清晰地反映出来。所以，折线图常用来分析数据随时间的变化趋势，也可用来分析多组数据随时间变化的相互作用和相互影响。例如可用来分析某类商品或是某几类相关的商品随时间变化的销售情况，从而进一步预测未来的销售情况。在折线图中，一般水平轴（X轴）用来表示时间的推移，并且间隔相同；而垂直轴（Y轴）代表不同时刻的数据的大小。折线图共有7个子图表类型：折线图、堆积折线图、百分比堆积折线图、数据点折线图、堆积数据点折线图、百分比堆积数据点折线图和三维折线图。
4. 饼图
饼图通常只用一组数据系列作为源数据。它将一个圆划分为若干个扇形，每个扇形代表数据系列中的一项数据值，其大小用来表示相应数据项占该数据系列总和的比例值。所以饼图通常用来描述比例、构成等信息。例如国民经济中不同产业部门的比例，某企业的销售收入构成，某学校的各类人员的构成等。饼图共有6个子图表类型：饼图、三维饼图、复合饼图、分离型饼图、分离型三维饼图和复合条饼图。其中复合饼图和复合条饼图是在主饼图的一侧生成一个较小的饼图或堆积条形图，用来将其中一个较小的扇形中的比例数据放大表示。
5. XY 散点图
XY 散点图与折线图类似，它不仅可以用线段，而且可以用一系列的点来描述数据。XY散点图除了可以显示数据的变化趋势以外，更多地用来描述数据之间的关系。例如几组数据之间是否相关，是正相关还是负相关，以及数据之间的集中程度和离散程度等。XY散点图共有5个子图表类型：散点图、平滑线散点图、无数据点平滑线散点图、折线散点图和无数据点折线散点图。其中的平滑线散点图可以自动对折线做平滑处理，更好地描述变化趋势。
6. 面积图
面积图实际上折线图的另一种表现形式，它使用折线和分类轴（X轴）组成的面积以及两条折线之间的面积来显示数据系列的值。面积图除了具备折线图的特点，强调数据随时间的变化以外，还可通过显示数据的面积来分析部分与整体的关系。例如，可用来描述国民经济不同时期、不同产业部门的产值数据等。面积图共有6个子图表类型：面积图、堆积面积图、百分比堆积面积图、三维面积图、三维堆积面积图和三维百分比堆积面积图。
7. 圆环图
圆环图与饼图类似，也是用来描述比例和构成等信息。但是它可以显示多个数据系列。圆环图由多个同心的圆环组成，每个圆环划分为若干个圆环段，每个圆环段代表一个数据值在相应数据系列中所占的比例。所以圆环图除了具有饼图的特点以外，常用来比较多组数据的比例和构成关系。例如多个国家的国民经济中不同产业部门的比例，多个企业的销售收入构成，不同学校的各类人员的构成等。圆环图有2个子图表类型：圆环图和分离型圆环图。
8. 曲面图

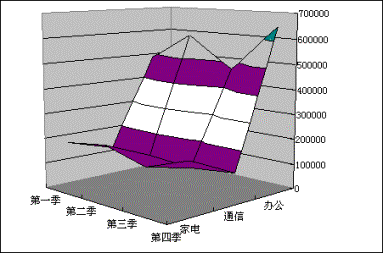

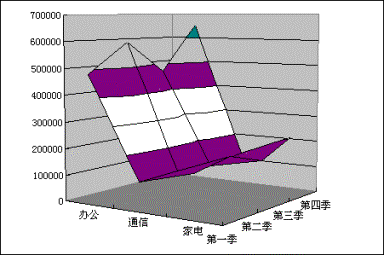

曲面图是折线图和面积图的另一种形式，它在原始数据的基础上，通过跨两维的趋势线描述数据的变化趋势，而且可以通过拖放图形的坐标轴，可以方便地变换观察数据的角度。图2－20和图2－21即为旋转到不同角度的同一个曲面图。曲面图的子图表类型有：三维曲面图、三维曲面框架图、曲面图和曲面俯视框架图。
9. 气泡图
气泡图是XY 散点图的扩展，它相当于在XY 散点图的基础上增加了第三个变量，即气泡的尺寸。气泡所处的坐标分别标出了在水平轴（X轴）和垂直轴（Y轴）的数据值，同时气泡的大小可以表示数据系列中第三个数据的值，数值越大，则气泡越大。所以气泡图可以应用于分析更加复杂的数据关系。除了描述两组数据之间的关系之外，还可以描述数据本身的另一种指标。
图2－20
图2－21
例如要考查不同项目投资，各项目都有风险、收益以及成本等估计值。使用气泡图，将风险和收益数据分别作为水平轴和垂直轴的数据，而将成本作为气泡大小的第三组数据，可以较为清楚地展示不同项目的情况。气泡图有2种子图表类型：气泡图和三维气泡图。10. 股价图
股价图是一类比较复杂的专用图形，通常需要特定的几组数据。主要用来研判股票或期货市场的行情，描述一段时间内股票或期货的价格变化情况。股价图共有4种子图表类型：盘高-盘低-收盘图、开盘-盘高-盘低-收盘图、成交量-盘高-盘低-收盘图和成交量-开盘-盘高-盘低-收盘图。其中的开盘-盘高-盘低-收盘图也称K线图，是股市上研判股票行情最常用的技术分析工具之一。
11. 圆柱图、圆锥图和棱锥图
圆柱图、圆锥图和棱锥图是柱形图和条形图的变化形式，是分别用圆柱体、园锥体和棱锥体代替了柱形图和条形图中的直方体的结果。其子图表类型也与柱形图和条形图相同。
2.3.2 自定义类型
当上述标准图形不能满足需要时，还可以使用自定义类型的图表。Excel 2000一共提供了20中内部自定义图表类型。它们主要是从图表颜色、图形的变化等方面对图表做了进一步的修饰。自定义类型的图表没有子图表类型。每当选择某个自定义类型图表时，对话框中都显示出相应的图表示例。下面重点介绍其中比较常用的几种图表。1. 两轴线-柱图和两轴折线图
两轴线-柱图和两轴折线图的共同特点是都有两个垂直轴。不同之处在于前者是由折线和柱形表示两组数据，而后者是用两条折线表示两组数据。这样的图形特别适合分析两组数据值相差较大的数据系列的相互关系。例如要分析国民收入和物价指数的相互影响，如果简单地使用一般的折线图，由于这两组数据值相差太大（国民收入通常为数千甚至上万亿，而物价指数通常是0～0.15之间的纯小数，这样绘制在一张图上将无法观察清楚其相互关系。而使用两轴折线图，一个垂直轴以千亿为基本单位，另一个垂直轴以0.01为基本单位，则可以较好比较两个指标的相互影响。
2. 线-柱图和柱状-面积图
线-柱图和柱状-面积图都是典型的组合图，它们分别将折线图和柱形图、柱形图和面积组合在一起，从而使制作的图形同时具有两种图形的特点，可以描述较为复杂的图形。例如用柱形图描述股市的成交量，而用折线图描述股票价格的综合指数，可以较为全面地反映股市的行情。
3. 悬浮的条形图

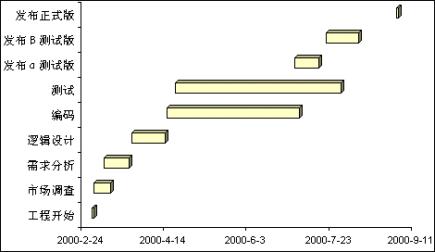

在计划和生产管理部门，经常需要将较为庞大的工程划分为若干个阶段，不同的阶段在特定的时刻开始，并需要持续一定的时间。使用悬浮的条形图是描述这种工程规划的最佳工具。这种图也称作甘特图。图2－22即某工程的甘特图。计划部门根据该图可以了解该工程预期需要多长时间能够完成。生产部门可以知道某个时间段有几项任务正在进行。以及所需的人力、设备等信息，从而进行科学的管理。
4. 平滑直线图
平滑直线图是折线图的改进，除了具有折线图的特点外，它还可以自动对折线进行平滑处理。因此，它可以将一些偶然因素造成的误差数据平滑掉，更好地反映数据变化的主要趋势。通常可用来在预测分析中，分析数据的季节性或其它周期性变化因素。
图2－22
无论是标准类型的图表还是自定义类型的图表，在制作完成后，大多还可以根据需要，在其上再添加垂直线、误差线、高低点连线、涨跌柱线和趋势线等辅助线段，进一步进行分析。通过本章内容的学习，应掌握应用雷达图进行经营分析的基本方法，能够熟练地创建常用图表，根据要求进行各种修饰，并了解各种图表的特点和应用范围。
